안녕하세요, 영국 Asynt 공식 대리점인 (주)플로켐입니다. 유리반응기, 자켓반응기라고도 불리는 이중관 반응기를 사용하는 곳이 참 많습니다. 하지만 재질이 유리이기도 하고, 구조가 복잡하다보니 관리를 어떻게 해야할지 궁금하신 분들도 있으실 것 같아요. 오늘은 유리반응기 전문 기업인 영국 ASYNT에서 제안하는 자켓반응기 관리법에 대해서 소개해드립니다 :)
Jacketed Laboratory Reactor의 유지관리와 세척 가이드

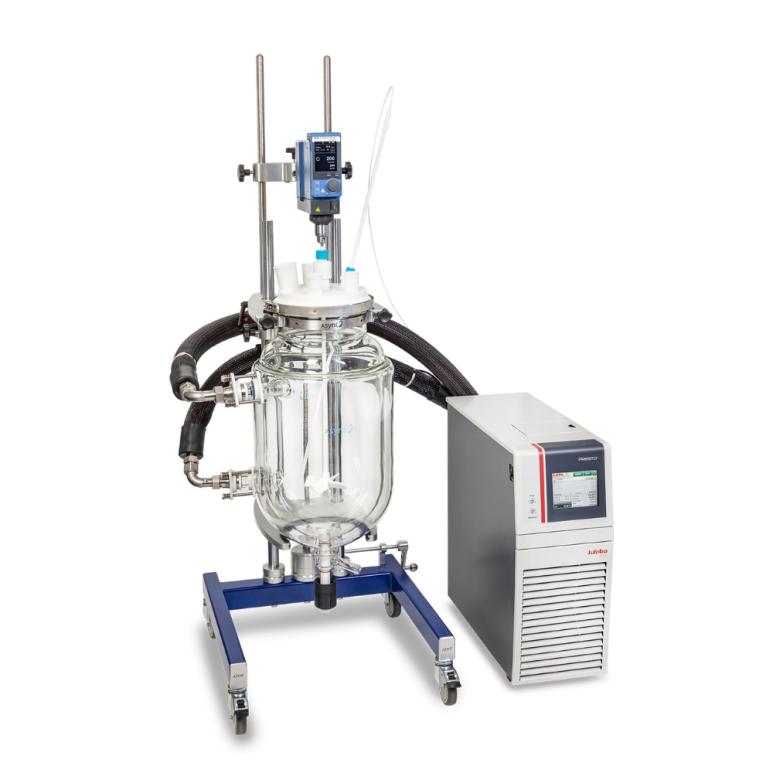

Asynt의 유리반응기 모델인 ReactoMate 시리즈는 연구실 및 공정화학 환경에서 높은 신뢰성과 정밀성을 제공하는 자켓형 반응 시스템입니다. 단순히 Asynt의 유리반응기 뿐만 아니라, 모든 자켓형 반응기는 정기적인 점검과 체계적인 유지보수 및 관리가 필수적입니다. 장비 관리를 통해 반응 결과를 더 효율적으로 개선할 수 있으며, 동시에 장비의 수명도 늘일 수 있습니다.
1. 정기 점검의 중요성
ReactoMate 시스템은 설계상 고도의 정밀성과 여러번 반복되는 실험에서도 뛰어난 재현성을 갖추고 있지만, 시스템 구성 요소가 오래 사용되면 성능 저하 및 안전 리스크가 발생할 수 있습니다. 따라서 다음 사항을 포함한 정기 점검을 권장합니다.

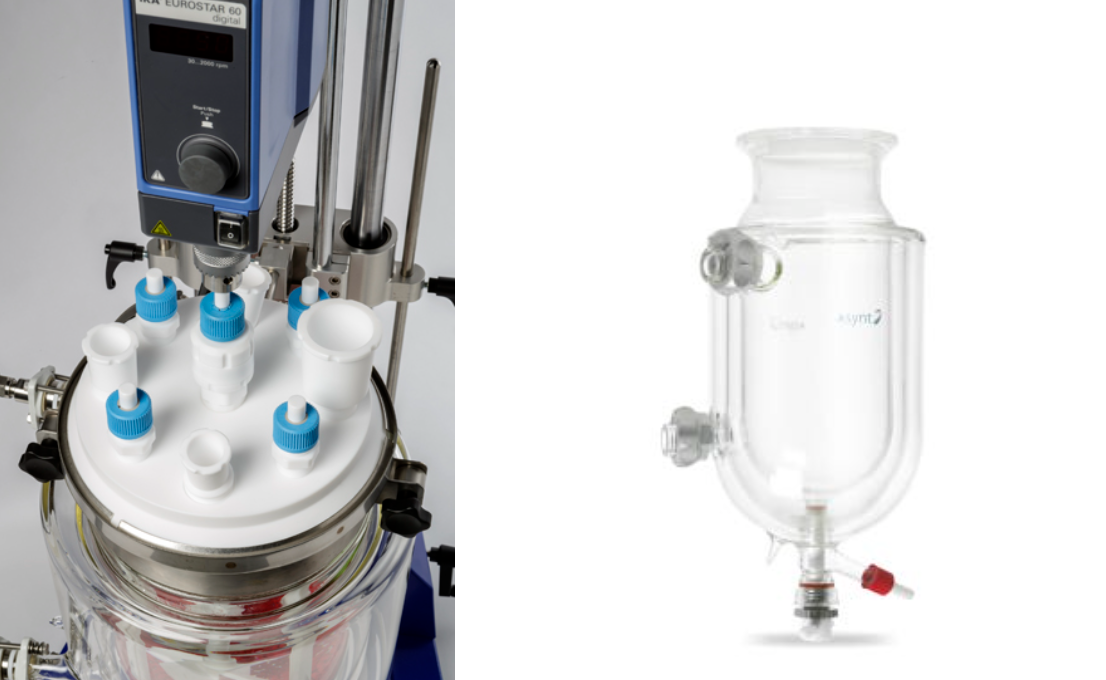

- 유리 용기 및 조인트의 손상 여부 확인
- 실링(PTFE, O-링) 상태 점검 및 교체 시기 확인
- 교반기, 가열/냉각 순환기 연결 시스템의 이상 유무 검사
씰, O-링, PTFE 부품, 교반 가이드와 같은 소모품(consumables) 은 사용에 따라 자연스럽게 마모됩니다. 예비 부품을 일정 수량 확보해 두면 예기치 않은 장비 중단 시간을 최소화할 수 있습니다. 특히 극한의 온도 조건에서 작업하는 경우 씰과 O-링의 경화 또는 열화가 발생할 수 있으므로 주기적인 점검이 중요합니다. 150 °C 이상의 고온 조건에서 장시간 운전할 경우, Chemraz와 같은 고성능 씰 소재가 권장될 수 있습니다.
정기적인 점검은 장비 수명을 연장하고, 실험 재현성 확보 및 사고 예방에 중요한 역할을 합니다. 지금 유리반응기를 사용중이시라면, (주)플로켐에 문의해주세요. 전문 엔지니어가 제품 정기점검 및 유지 관리에 필요한 내용을 확인해드립니다.
2. 화학적 적합성 확인의 중요성
ReactoMate 시스템에 사용되는 모든 접액 재질(wetted materials) 의 화학적 적합성은 사용자가 사전에 확인해야 합니다. 표준적으로 사용되는 재질에는 붕규산 유리(borosilicate glass), PTFE, FEP 및 기타 불소계 고분자가 포함됩니다. 화학적 적합성 차트는 일반적으로 널리 제공되며, 필요 시 Asynt를 통해 추가적인 기술 지원을 받을 수 있습니다.
3. 열 고려사항 (Thermal Considerations)
유리 반응기를 열충격(thermal shock) 으로부터 보호하기 위해, 자켓과 반응 혼합물 사이의 과도한 온도 차이는 피해야 합니다. 시약을 추가할 때에는 가능하다면 반응기 내부 온도와 유사한 온도로 맞추는 것이 바람직하며, 경우에 따라 사전 냉각 또는 가열이 필요할 수 있습니다.
4. 압력 및 진공 안전 관리
유리 자켓형 반응기는 과압 상태로 운전해서는 안 됩니다. Asynt는 대기압 대비 최대 0.5 bar를 권장 최대 작동 압력으로 제시하고 있습니다. 또한 사용 중인 순환식 냉각기 또는 온도 조절 장치에서 발생할 수 있는 압력도 함께 고려해야 합니다. 일부 장치는 안전 한계를 초과할 수 있으므로, 필요 시 바이패스 라인 설치 또는 펌프 설정 조정이 요구됩니다.
불활성 분위기 조건에서는 가스 버블러 또는 적절한 압력 해제 장치를 사용하여 내부 압력 상승을 방지하면서 산소 유입을 차단할 수 있습니다. 진공 조건에서 작업할 경우, 사용하지 않는 리드 포트에 유리 스토퍼를 장착하면 보다 안정적인 진공도를 확보할 수 있습니다.
일부 열전달 유체, 특히 전기 전도도가 낮은 유체를 순환시킬 경우 정전기가 발생할 수 있습니다. 이에 따라 정전기 발생을 최소화하기 위한 일반적인 실험실 안전 지침을 준수하고, 필요한 경우 적절한 접지(earthing) 를 적용해야 합니다.
5. 체계적인 세척 절차
유리반응기 시스템은 다양한 반응 조건과 용매에서 사용되므로, 잔류 반응물 제거와 부식 방지를 위한 세척이 매우 중요합니다. 세척이 제대로 이루어지지 않으면 장비의 문제는 물론, 추후 진행되는 실험 및 반응에서 결과물이 영향을 받게 됩니다. 아래는 권장되는 세척 원칙입니다.
- 사용 후 즉시 세척: 반응 종료 직후 잔류 용액이나 화학물이 반응기 내부에 남아 있지 않도록 즉시 제거합니다. 시간이 지체되면 세척이 더 어려워집니다.
- 적합한 용매 선택: 반응물의 성질에 맞는 세척 용매를 사용하여 잔여물 제거 효율을 높입니다.
- 유리 표면 보호: 고압 세척기구나 금속성 스크러버는 피하고, 부드러운 세척용 브러시 및 적합한 세정제를 사용합니다.
- 건조 및 보관: 세척 후에는 완전 건조시켜 수분 잔류로 인한 부식 또는 곰팡이 발생을 방지합니다.
적절한 세척은 반응 성능 유지뿐 아니라 장비 손상과 교체 비용을 줄이는 데에도 결정적인 영향을 미칩니다. 유리반응기를 사용하시는데 있어서 가장 중요한 부분이라고 해도 과언이 아닙니다.
일반적인 세척 절차
- 아세톤 또는 에탄올과 같은 적절한 유기용매로 1차 헹굼하여 유기 잔사를 제거합니다.
- 미온수와 중성 세제를 사용해 브러시로 세척합니다. 이 단계에서 발생한 폐수는 일반적으로 배수 처리할 수 있습니다.
- 탈이온수(DI water) 로 충분히 헹구어 물자국이 남지 않도록 합니다. 깨끗한 유리 표면은 DI water가 고르게 퍼지는 특성을 보입니다.
- 필요 시 최종 아세톤 헹굼으로 건조 시간을 단축할 수 있습니다.
- Liquinox, Alconox와 같은 실험실용 유리기구 세정제는 세제가 필요한 경우에 적합합니다.
잔류물 종류별 세척 권장 방법
- 수용성 용액: 탈이온수로 3–4회 헹굼
- 비수용성 용액: 아세톤 또는 에탄올로 2–3회 헹군 후, 탈이온수로 3–4회 헹굼
- 강산: 흄후드 내에서 다량의 수돗물로 세척 후, 탈이온수로 여러 차례 헹굼
- 강염기: 수돗물로 충분히 세척 후, 탈이온수로 헹굼
- 약산: 탈이온수로 3–4회 헹굼
- 약염기: 수돗물 후 탈이온수로 헹굼
6. 취급 및 사용상의 권장 사항
ReactoMate 반응 시스템 및 타사 유리반응기를 사용하시면서 최적의 상태로 장비를 유지하기 위한 기본 취급 요령은 다음과 같습니다.
- 과도한 기계적 충격 회피 : 유리 반응기는 충격에 취약하므로 설치 및 운반 시 주의합니다.
- 부속 장치 정렬 : 교반축, 사이드 암, 센서 포트 등 모든 부속은 올바르게 정렬 및 체결되어야 합니다.
- 적절한 온도 조건 유지 : 권장 온도 범위를 초과하거나 급격한 온도 변화를 피하여 유리 장비에 스트레스를 최소화합니다.
- 교육 및 문서화 : 장비를 다루는 모든 연구자와 기술자가 정확한 SOP(표준 운영 절차)를 숙지하도록 교육합니다.
Asynt의 자켓형 유리반응기는 실험실용 소형 반응기부터 최대 100L의 공정용 반응기까지 폭넓은 용량의 모델을 구비하고 있습니다. Asynt의 세 가지 주요 ReactoMate 시스템인 QUANTUM(최대 3,000mL), DATOM(최대 5,000mL), ATOM(최대 3,000mL)은 사이즈, 반응기 본체 및 리드 소재, 자동화 버전 등 다양한 사용자 맞춤 옵션으로 고객 여러분의 연구에 최적화된 장비를 제공합니다.
- 최대 50,000ml까지 폭넓은 반응 용량
- Asynt만의 리프팅 매커니즘 : 한손으로 반응 용기 상하 조절 - 안전하고 편리하게 유지 및 관리 가능
- 다양한 제조사의 오버헤드 교반기 호환 가능
- 전 모델 100% 영국에서 개발 및 생산
- 다양한 옵션으로 최적의 효율 구현
- 인증받은 고성능 재질 채택
- 안정적이고 합리적인 가격의 Scale-up 지원
- Single Wall / Double Wall 선택 가능
- 고객 요청에 따른 커스터마이징 가능
영국 Asynt사의 유리반응기, ReactoMate 시스템은 높은 수준의 맞춤화와 확장성을 제공합니다. 이는 사용자의 실험에 필요한 조건에 유연하게 적용할 수 있다는 장점이 있습니다. 다만 모든 장비가 그렇듯, 유리반응기도 적절한 관리가 없다면 사용에 여러가지 어려움이 있을 수 있습니다. 따라서 정기적인 세척과 유지관리 절차는 ReactoMate 장비의 성능 유지와 연구 신뢰성 확보에 필수적입니다.
유리반응기 관련하여 궁금하신 부분이 있으시다면, 언제든지 (주)플로켐으로 문의주세요. 풍부한 경험과 기술력의 전문 기술팀이 가장 효과적인 반응 솔루션을 제안해드립니다.
