안녕하세요, 독일 HUBER(후버) 공식 대리점인 (주)플로켐입니다. 오늘은 연구시 온도 조절과 관련하여 자주 겪게되는 문제 열가지 케이스와, 그에 대한 솔루션을 공유하고자 합니다. (본 포스팅은 독일 HUBER사에서 제공하는 기술 칼럼을 번역, 요약하여 작성되었습니다.)
고성능 온도 제어 시스템은 화학 생산 공정과 연구실의 효율성 및 안전성을 과거와 비교할 수 없을 정도로 향상시켰습니다. 그러나 실제 산업 현장에서는 장비 고유의 스펙을 100% 끌어내지 못하거나, 공정 안정성과 신뢰성을 떨어뜨리는 최적화 실패 사례도 빈번히 발생하는 것이 사실입니다. 왜 이런 일이 발생할까요?
1. 시스템의 구조적·물리적 설치 오류

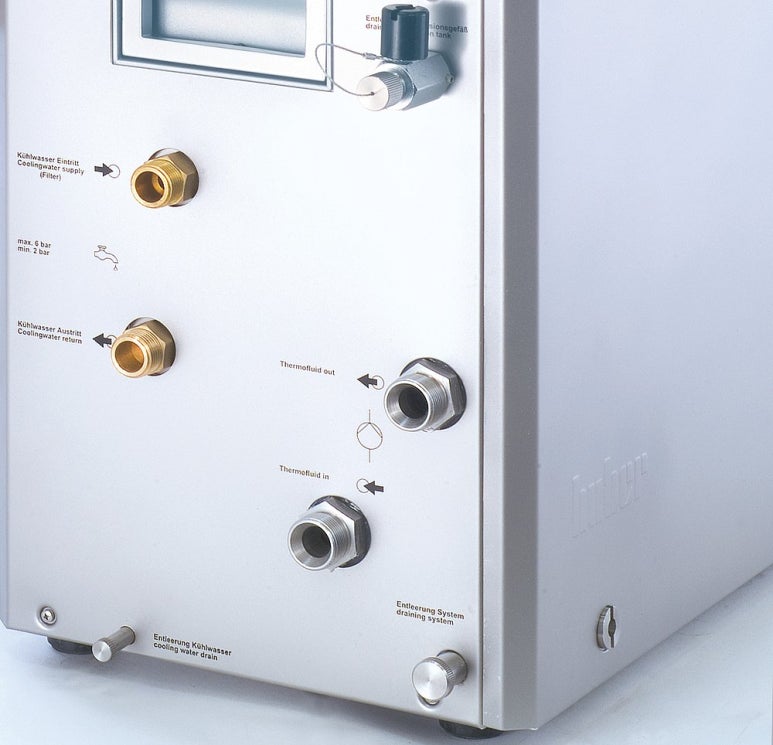

온도 제어 유닛 자체의 성능이 아무리 우수하더라도, 전체 배관 및 연결 아키텍처가 부실하면 원하는 열역학적 효율을 달성할 수 없습니다. 호스의 꼬임(Squeeze), 불필요하게 긴 연결 경로, 지나치게 작은 호스 단면적 및 어댑터 직경은 대표적인 유량 저하 요인입니다. 또한, 일반 호스 대신 내벽이 매끄러운 금속 호스를 사용하면 유체 흐름 저항을 최소화하여 열전달 효율을 높이고 가열·냉각 시간을 대폭 단축할 수 있습니다.
2. 낮은 열전달 효율 (Poor Heat Transfer)
온도 제어의 핵심은 서모스탯이 생성하는 절대적 출력이 아니라, 프로세스로 에너지를 전달하는 열전달 효율입니다. 열교환기(증발기 및 히터) 내부에서 난류를 형성해야 높은 열전달 계수가 확보됩니다. 따라서 우수한 시스템은 유압을 높이기보다 유량을 극대화하고 내부 압력 손실을 최소화하도록 설계되어야 합니다. 이는 공정 변화에 대한 즉각적인 반응성으로 직결됩니다.
3. 냉각 전력 밀도에 대한 간과
많은 엔지니어들이 장비의 다이내믹스를 평가할 때 단순히 가열/냉각 용량(kW)만을 비교 지표로 삼습니다. 그러나 더 중요한 것은 제어해야 하는 열적 질량입니다. DIN 12876 표준에 따른 냉각 전력 밀도(Watt/Liter)를 기준으로 삼아야 정확한 비교가 가능합니다.
열량이 동일하더라도 시스템 내부 자켓 유체와 외부 어플리케이션의 총 질량이 커질수록 가열·냉각 시간은 비례하여 늘어납니다. 따라서 열매체유 사용량을 최소화하면서 높은 전력 밀도를 제공하는 장비를 선택해야 제어 속도를 획기적으로 줄일 수 있습니다.
4. 부실한 제어 파라미터 튜닝

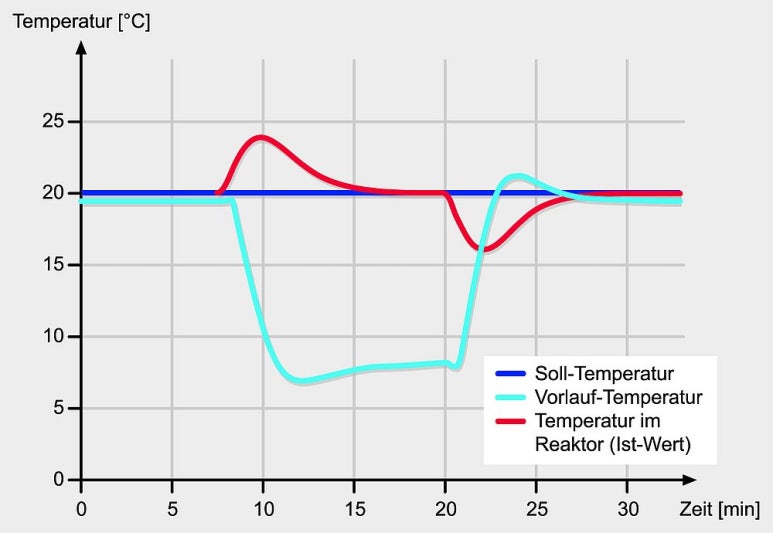

전자 제어 시스템이 어플리케이션 특성과 매칭되지 않으면 오버슈트나 언더슈트가 발생하여 공정 수율에 치명적인 영향을 미칩니다. 일반적인 PID 제어기의 한계를 넘어, 전체 온도 범위를 실시간으로 분석하고 다차원 모델을 스스로 구축하는 TAC(True Adaptive Control, 지능형 적응제어) 기술이 필요한 이유입니다. TAC는 공정 조건이 급격하게 변동하는 환경에서도 파라미터를 최적으로 가변 제어하여 최단 시간 내에 목표 온도에 도달하게 합니다.
5. 과도한 펌프 압력으로 인한 유리 반응기 파손

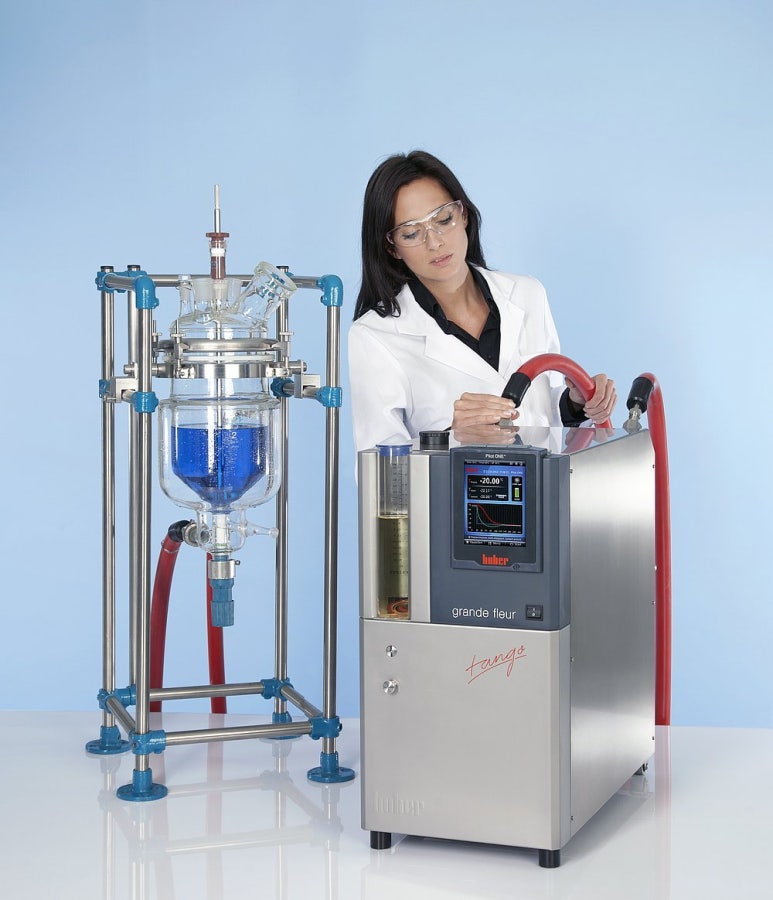

표준 구성에서 펌프 압력이 지나치게 높은 장비들은 압력에 취약한 유리 반응기를 파열시킬 위험이 있습니다. 연구 및 생산용 정밀 서모스탯은 소프트 스타트 기능이 포함된 속도 제어형 펌프와 압력 센서를 탑재하여 압력을 엄격히 통제해야 합니다. 또한, 공정 종료 후 퀵 커플링 오작동으로 유로가 폐쇄되면 내부 잔류 유체의 열팽창으로 인해 압력이 급등하므로, 입구 또는 출구 중 한 곳은 반드시 개방되도록 관리해야 합니다.
6. 번거롭고 에러에 취약한 수동 조작

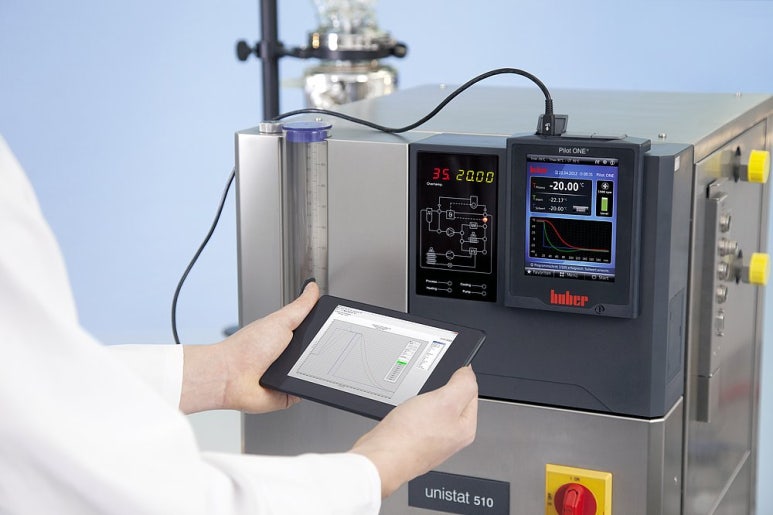

공정 중 빈번한 온도 변화가 요구되는 합성 조건에서 매번 수동으로 세팅 포인트를 조정하는 것은 휴먼 에러를 유발합니다. 최대 100개 이상의 스텝 프로파일을 저장할 수 있는 내장 프로그래머 시스템을 활용해야 합니다. 특히 결정 성장 등 특수 공정에서는 비선형 램프 기능이나 지수함수 기반의 연속 설정값 제어가 지원되는 제어 환경(HUBER Pilot ONE 등)을 도입하여 고순도 물질을 안정적으로 얻어야 합니다.
7. 스케일업 과정에서의 일관성 없는 기술 적용

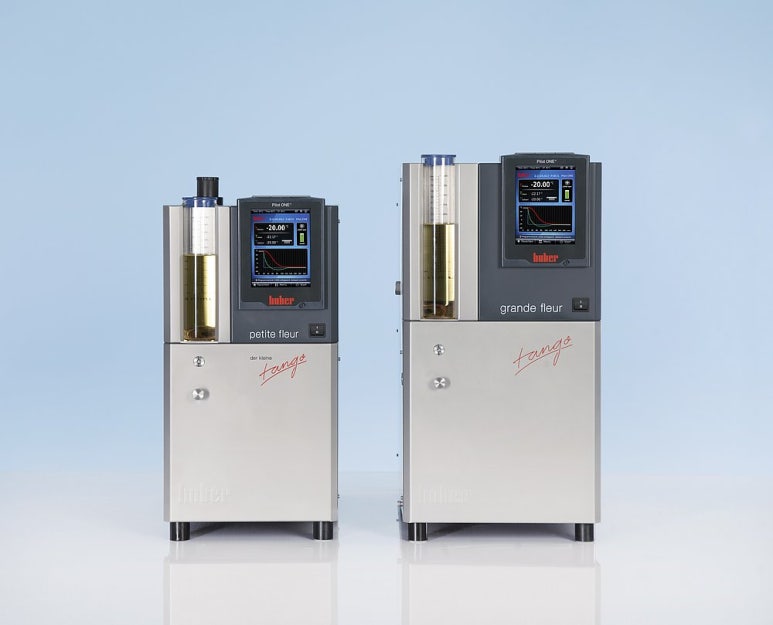

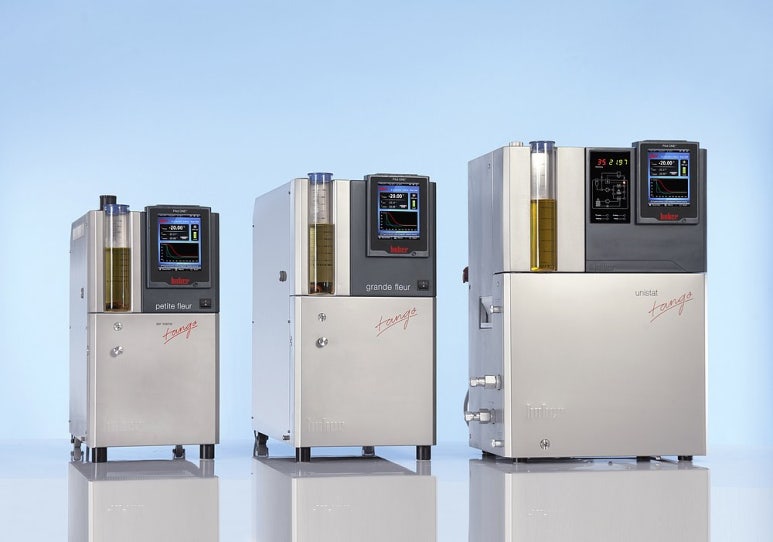

실험실 스케일에서 성공한 공정을 본 생산으로 확장할 때, 동일한 아키텍처와 제어 메커니즘을 가진 상위 용량 모델이 없다면 스케일업 계산 신뢰도가 무너집니다. 시스템 클래스가 바뀌면 열역학적 거동 자체가 변하기 때문입니다. 소용량 연구 단계부터 Kilo lab, Miniplant, 파일럿, 대형 생산 라인까지 동일한 유압 구조와 제어 플랫폼(HUBER 유니스탯 라인업 - 0.7 ~ 130 kW 커버)을 공유하는 단일 기술 생태계를 선택해야 공정 전이가 매끄럽게 이루어집니다.
8. 열매체유 탈기 작업 미비

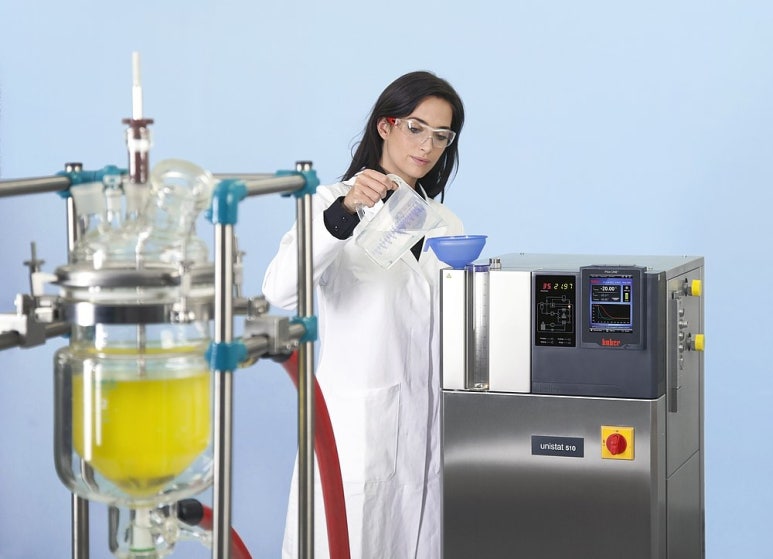

밀폐형 유체 회로를 사용하는 시스템에서 열매체유의 탈기 프로세스는 필수적입니다. 배관이나 반응기 내 잔류물로 인해 발생하는 이물질과 기포를 제거하지 않으면, 고온 운전 시 기화 현상으로 인해 유압이 불안정해지고 열전달 효율이 급감합니다. 장비 자체에서 자동 탈기 및 벤팅 모드를 지원하는 시스템을 활용해 사전에 기상 불순물을 완전히 제거해야 합니다.
9. 공정 제어 실패로 인한 제품 손실
대다수 장비는 과온 및 저수위 보호 장치를 갖추고 있지만, 격렬한 발열 반응과 같은 복합적 에러 시나리오에서는 한계를 드러냅니다. 일반적인 장비는 과온 경보 시 순환 펌프와 냉각기를 완전히 차단해 버리는데, 이 경우 반응기의 발열 에너지가 폭주하여 고가의 중간체나 완제품이 열분해되어 파괴될 수 있습니다. 비상 정지 상황에서도 순환 펌프와 냉각 시스템을 안전 유효 범위 내에서 계속 구동시켜 강제 열방출을 수행하는 안전 로직이 내장되어야 공정과 제품을 보호할 수 있습니다.
10. 구식 오픈 배스 기술의 고집

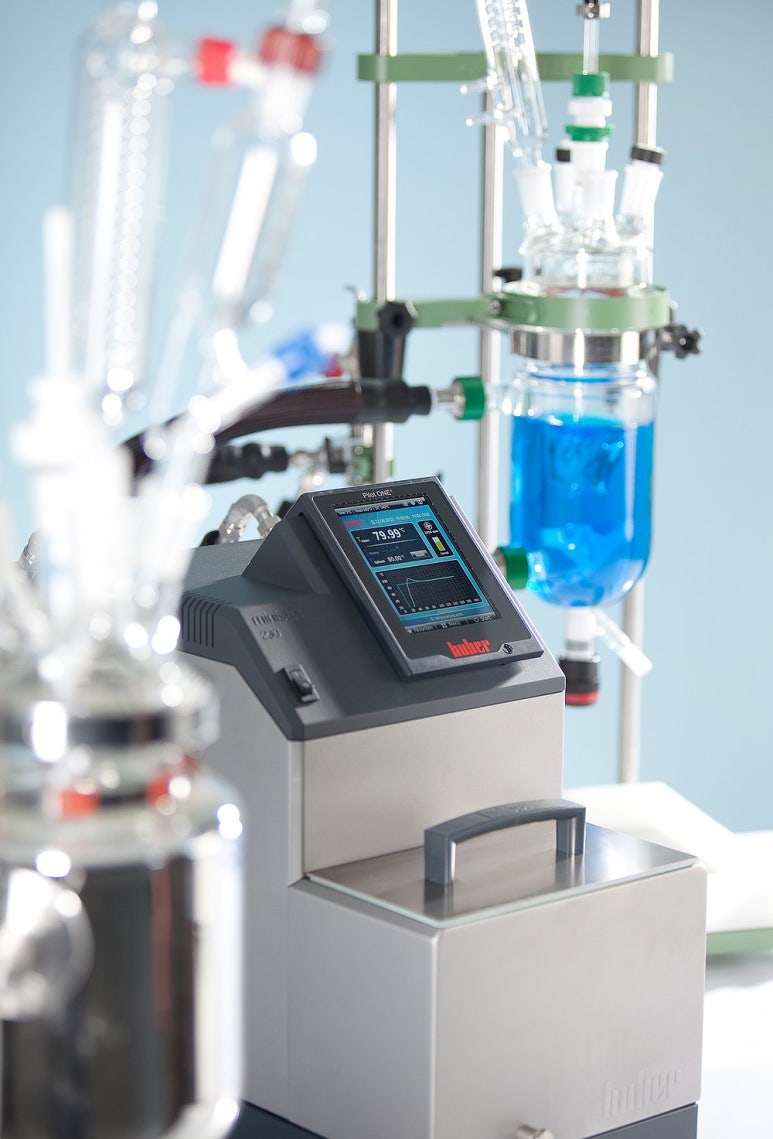

초기 비용 절감을 이유로 폐쇄형 루프 공정에 여전히 개방형 배스 서모스탯을 사용하는 경우가 있습니다. 그러나 밀폐형 프로세스 서모스탯은 차원이 다른 다이내믹스를 제공합니다. 수리학적으로 완전히 밀폐된 회로에서는 열매체유가 공기 중 산소와 접촉하지 않으므로 오염 및 산화가 억제되어 유체의 수명이 획기적으로 연장됩니다. 또한 내부 충진 볼륨이 적어 고가의 열매체유 소요량 자체를 줄여주므로 장기적인 운영 비용 관점에서 훨씬 경제적입니다.
정밀 프로세스 온도 제어에서 최적의 재현성과 공정 안정성을 확보하기 위해서는 설비의 물리적 배관 구조부터 제어 알고리즘, 그리고 스케일업의 기술적 일관성까지 다각도의 방면에서 고려가 필요합니다.
독일 HUBER에서 제공하는 칠러, 써큘레이터 제품들은 지능형 자동화 기능과 고도화된 안전 개념을 통해 이러한 다운타임 리스크를 최소화합니다. 또한 RS232, Ethernet, Profibus를 비롯해 인더스트리 4.0 표준인 OPC-UA 통신 인터페이스까지 완벽히 지원함으로써, 스마트 팩토리 및 자동화된 생산 환경으로의 매끄러운 연결을 보장합니다.
(주)플로켐은 독일 후버(HUBER) 공식 대리점으로, 다양한 써큘레이터, 칠러, 초정밀 온도조절장치 솔루션을 소개해드리고 있습니다. 현재 공정 중에 온도조절 관련하여 고민이 있으시다면, 언제든지 (주)플로켐으로 문의주세요. 가장 적합한 솔루션을 제안해드립니다.
